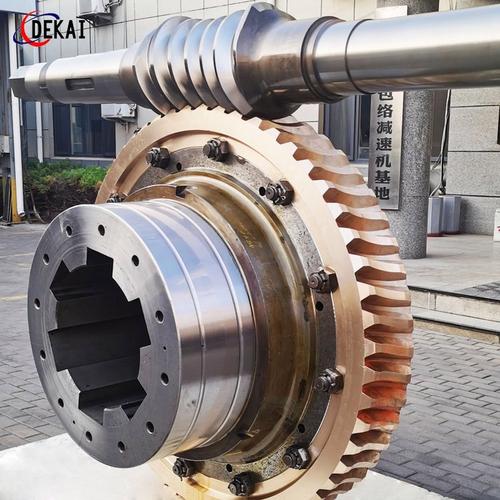

非标定制平面二次包络环面蜗轮蜗杆副在冶金轧机中的关键应用

在冶金工业中，轧机是核心设备之一，其传动系统的性能直接决定了轧制精度、生产效率和设备寿命。针对轧机低速重载、频繁冲击、高温多尘的恶劣工况，标准化的传动部件往往难以满足 requirements。非标定制平面二次包络环面蜗轮蜗杆副凭借其独特的承载能力与传动特性，正成为冶金轧机主传动系统的理想选择。

一、平面二次包络环面蜗杆传动的技术原理

平面二次包络环面蜗杆副是一种先进的蜗杆传动形式。它的蜗杆齿面由平面经过二次包络运动形成，蜗轮齿面则与蜗杆齿面共轭。这种结构使得啮合过程中同时参与接触的齿数多、接触面积大，且齿面间容易形成动压油膜。与传统圆柱蜗杆相比，其承载能力可提高2-4倍，传动效率可达90%以上，同时具有更高的抗胶合能力和更长的使用寿命。

二、轧机工况对传动部件的严苛要求

冶金轧机，尤其是热连轧机、中厚板轧机等，其主传动系统面临以下极端条件：

• 重载冲击：轧制力可达数千吨，咬钢瞬间产生巨大冲击载荷。
• 低速大扭矩：轧辊转速通常较低，但输出扭矩极高。
• 高温与粉尘：轧件辐射热、氧化铁皮粉尘加速密封件和润滑失效。
• 连续作业：要求传动部件具备高可靠性和长维护周期。

传统软齿面或硬齿面齿轮传动在极端冲击下易发生断齿、点蚀，而普通蜗轮蜗杆则因效率低、发热严重难以胜任。

三、非标定制方案的技术优势

针对具体轧机机架的功率、转速、中心距、安装空间等参数，可按需设计非标定制的平面二次包络环面蜗轮蜗杆副：

1. 精准匹配载荷谱：通过齿面接触分析与修形技术，优化齿面曲率，使接触区避开边缘应力集中，提升抗冲击能力。
2. 材料与热处理定制：蜗杆采用优质渗碳钢或氮化钢，齿面淬硬后磨削；蜗轮齿圈采用高性能锡青铜或铝青铜，必要时双金属结构，保证耐磨与减摩。
3. 适应紧凑空间：可根据轧机牌坊窗口尺寸设计中心距与外形，取代原有齿轮机座或联合减速机。
4. 高效散热与密封：集成强制润滑与冷却系统，配置多重密封，适应高温粉尘环境。

以某钢厂4300mm宽厚板轧机为例，原主传动万向接轴经常损坏，后采用非标定制平面二次包络蜗轮蜗杆副替代，单机架年故障停机时间下降60%，备件成本降低35%。

四、在冶金设备中的典型应用场景

• 轧机主传动：用于初轧机、型钢轧机、钢管轧机的压下或主传动系统。
• 轧辊调整装置：电动压下螺丝的传动机构，要求自锁性与微调精度。
• 卷取机与开卷机：低速大扭矩传动，缓冲冲击。
• 矫直机与剪切机：承受频繁冲击载荷。

五、设计与选型要点

非标定制需重点关注：

| 项目 | 技术要求 |
|------|----------|
| 输入转速 | 通常≤1500 rpm，需核算热功率 |
| 输出扭矩 | 按最大轧制力矩的1.5-2倍选用 |
| 中心距 | 依据安装空间定制，常见200-1200mm |
| 润滑 | 强制喷油润滑，油温≤85℃ |
| 精度 | 蜗杆磨削精度GB/T 10089 5级以上 |

必须进行齿面接触疲劳强度、弯曲强度及热平衡校核。对于冲击负载，应在蜗杆输入端增设弹性阻尼联轴器。

六、

非标定制平面二次包络环面蜗轮蜗杆副，以其高承载、高效率、长寿命和适应恶劣工况的突出特点，为冶金轧机传动系统提供了可靠的技术方案。随着 digitizing 设计与精密制造技术的进步，这种传动形式将更广泛地应用于轧机改造与新建项目中，助力钢铁行业降本增效与装备升级。
